9 月 11 日,2026 秋季亚洲充电展(ACE 2026)在深圳前海国际会议中心开门,主办方是充电头网。往年逛这种展,眼睛多半盯着整机——又出了哪款磁吸无线充、哪款三合一无线充电器更好看。今年不太一样,展馆里一个不太起眼的角落反而更值得停下来看:控制器原厂(芯片)专区聚了近四十家半导体企业,复旦微、紫光同芯、美芯晟、英集芯、伏达、易冲、智融科技这些名字扎堆出现在无线充芯片这一块。一个信号越来越清楚:无线充电器之间比什么,正从充电盘的外壳,悄悄挪进它肚子里那颗芯片。

这几年把功率往上顶的 Qi2.2 和 25W MPP,直接抬高了芯片的门槛。以前一颗主控管好功率传输就差不多了,现在同一颗芯片得同时把协议通信、功率调节、异物检测、温度监测、安全保护全扛下来,控制精度和系统集成能力都得跟上。厂商给出的答案是往高集成 SoC 上走——把主控、驱动、协议和一部分检测功能整合进一颗芯片,外围元器件和 PCB 占板面积都能省下来。对做磁吸无线充和多合一无线充的厂家来说,这一步很实在:芯片小了、外围少了,产品才有机会做得更薄、更凉,也更好塞进有限的机身里。

具体到产品,能看到不少这种「一颗芯片顶一套方案」的例子。像南芯科技的 SC96019,就是一颗面向 Qi2.2 的无线充 SoC,封装只有 4×4 毫米,支持 WPC 2.2 协议下最高 25W,内置低导阻的全桥功率 MOSFET,还带 Q 值异物检测和欠压、过压、过流、过温这一整套保护。换句话说,过去要好几颗芯片配一堆外围才搭得起来的发射端,现在很大一部分被收进了一颗料里。发热和体积这两个磁吸无线充的老大难,从芯片这一层就开始被重新算账。

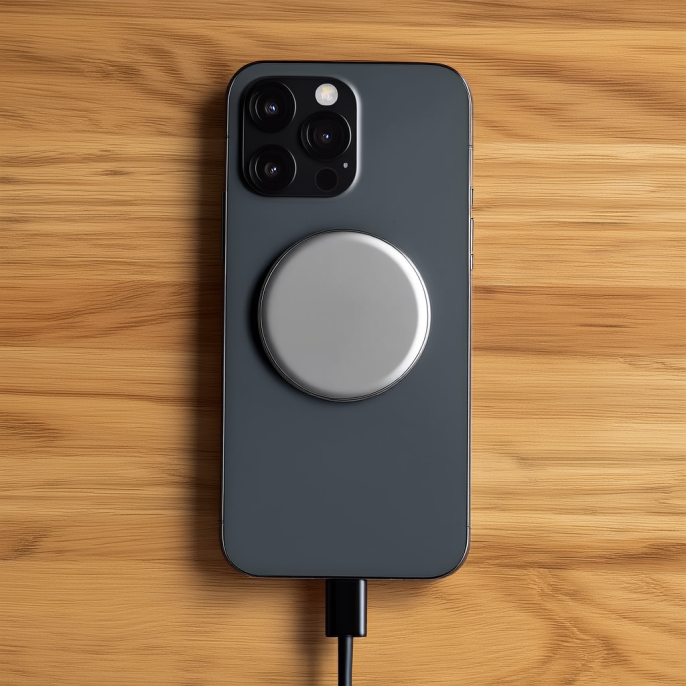

写实产品摄影:深空灰手机背部朝上平放在浅木桌上,圆形磁吸无线充电盘平贴在手机背部几何正中央

磁吸无线充电宝是这次芯片专区的另一条主线。它比普通无线充电器复杂得多——除了无线发射,还得管电池充放电、USB-C 快充、升降压和整机的功率分配,所以芯片也从单纯的发射控制,往无线充、快充协议、电池管理协同的方向长。卓芯微在这方面给的思路挺有代表性:一颗 CPW3211 四合一 IC 把 PD、QC 等快充协议、EPP 无线充控制、二级锂电保护和 USB 智能交互压在一起,海外 Qi2.2 25W 那档再配一颗 SC96019 专门管无线部分。背后还有一只推手,是移动电源新国标 GB 47372—2026,它 2026 年 3 月底发布、2027 年 4 月正式实施,把电池安全、状态监测、信息记录和读取都写进了要求,芯片不得不承担更多安全和信息交互的活儿。

还有一块过去容易被忽略、这次被摆到台前的,是 Qi 鉴权芯片。复旦微、紫光同芯这类企业展示了配套的安全芯片和鉴权方案,用来给无线充设备做身份认证和安全通信。这不是可有可无的东西——正规的 Qi2 体系里,充电器和手机之间要先握手认证,才谈得上放心跑高功率。于是终端要回答的问题,从「能不能充、充多快」,多出了一层「认不认得过、通信安不安全」。易冲拿出来的一套三合一底座方案就很典型:CPS8610 这颗 SoC 负责 25W 无线充输出,旁边专门配了一颗 CPS1010 鉴权芯片。主控、功率器件、鉴权芯片再加整机认证串起来,无线充的芯片链路才算补齐。

从终端形态看,无线充电已经不只是给手机、耳机贴一下了,磁吸充电宝、智能穿戴、桌面上的三合一无线充电器、车载无线充都在往里挤。这些场景对功率、体积、散热和可靠性的要求各不相同,逼着芯片原厂把产品线铺得更宽。一个明显的走向是「一芯多充」——比如英集芯的 IP6862 发射端 SoC,单路最高 30W,能做 15W+5W、15W+15W+3W 这种同时给多台设备供电的拓扑,还内置静态和动态两种异物检测。多设备无线充要同时喂手机、手表、耳机,功率怎么分、异物怎么防,越来越依赖芯片这一层先想清楚。

把这些拼到一起,能看出无线充电产业的重心在往上游移。芯片从单一控制器长成系统级方案,好处是把设计与定制、生产与销售这两端的门槛都往下压了——中小厂拿着高集成 SoC 和成熟的参考设计,能更快把磁吸无线充、三合一无线充电器,乃至嵌进桌面、酒店、机场的家居公共场所无线充做出来推向市场。但门槛降了,也意味着大家手里的芯片越来越像,真正拉开差距的地方会挪到结构、散热和认证这些看不见的功夫上。这场展会真正值得记住的,不是又多了几款好看的充电器,而是那颗越做越全的芯片,正在决定下一代无线充能做到多小、多快、多稳。
